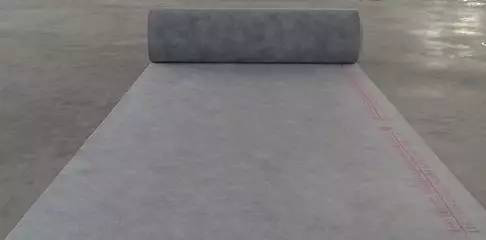

聚乙烯丙纶复合防水卷材是一种多层高分子合成片状材料，是以丙纶无纺布和聚乙烯为主要原料，经添加助剂改善性能的一种有增强保护层、防老化层、和增强层四层片状材料一体的复合型防水材料。其具有抗拉强度高、抗渗能力强、低温柔性好，膨胀系数小，温升效应低、变形适应能力强、摩擦系数大等优点。特别是该产品单独设有防老化层，大大提高了产品使用寿命，可达50年以上。
可是由于施工不规范，技术不达标等原因。导致这么好的材料，渗漏率一直高居不下。本文小编就带大家看看聚乙烯丙纶的施工步骤，希望对大家在以后的施工中有所帮助。
一、主要机具
电动搅拌器、铁棍、压滚、刮板、铁桶、笤帚、小线、钢卷尺、剪刀
二、作业条件
1.卷材防水层的基层表面应平整，不得有开裂，起砂等缺陷，管根及阴阳角处，应抹成圆弧或八字角。
2.基层表面应具有一定的强度，以上人踩不坏为准，泛水应符合设计要求，施工环境温度应不低于5℃。
3.找平层连接的地漏、管根、出水口、卫生洁具根部等边沿处，收头要圆滑，部件安装必须牢固，用密封膏封严，经检查并办完隐蔽工程验收。
4.在通风条件较差，光线不足，操作困难的场所施工，应采取通风、照明等措施。

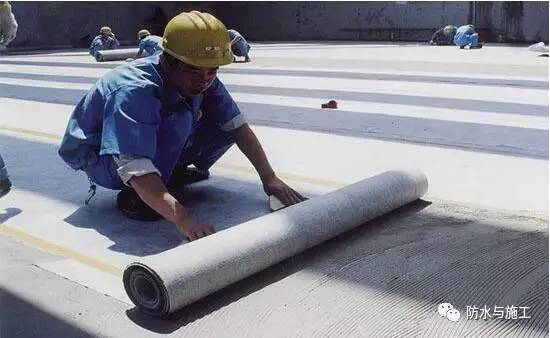

三、操作工艺
工艺流程： 基层清理→ 细部检查、处理→ 细部做附加层→ 防水层→ 蓄水试验→ 抹保护层
1.基层表面必须平整、坚固、不得有起砂、空鼓、开裂等缺陷。
2.防水层施工，应按照先低后高，先细部后整体的顺序进行。
3.卷材上下搭接长度应不小于100mm，短边搭接不小于150mm，无翘边和空鼓等缺陷。
4.卷材立面上卷不小于250mm。
5.结合层的水泥胶浆要搅拌均匀，卷材与基层粘结牢固。
6.丙纶防水层按设计要求施工完，水泥胶浆硬化并达到一定强度后，应进行蓄水试验，最浅处水深不少于100mm，24h后防水底面无渗漏为合格。合格后可进行保护层施工，出现渗漏情况，应进行修补，当保护层做完后，需进行二次试水，经有关人员验收合格后，方可进行下道工序的施工。
四、质量标准
1、主控项目：
1）所用聚乙烯丙纶防水卷材的技术性能，必须符合设计要求和有关标准的规定，每批产品应附有出厂证明及防水材料质量认证书，复试合格经报验同意后方可使用，否则不准使用。
2）防水层及其细部等做法，必须符合设计要求和施工规范的规定，并不得有渗漏水现象。
2、一般项目：
1）基层应牢固、表面洁净、平整、阴阳角处呈圆弧形或钝角。
2）结合层、附加层，其铺贴方法、搭接、收头等做法，应符合规定，并应粘结牢固、紧密，接缝严密，无空鼓、损伤等缺陷。
3）防水层表面平顺，其保护层和防水层结合牢固、紧密，不得有损伤、空鼓、脱落、张嘴、翘边等缺陷。
3、允许偏差项目：
防水层的搭接宽度为100mm。
五、成品保护
1.已施工完的防水层，应及时采取保护措施，在未做好保护层以前，不得穿带钉鞋进入室内或在地面上堆放硬物，以免破坏防水层。
2.突出地面管根、地漏、排水口、卫生洁具等处的周边防水层不得碰损，突出地面的接头在工序交叉施工中应注意保护，防止变位，造成后患。
3.地漏、排水口等处应保持畅通，施工中要防止杂物掉入，试水验收后进行清理。
4.施工过程中，水泥胶浆未固化前不得上人行走，以免损坏防水层，带来不应有的损伤。
六、应注意的质量问题
1.空鼓：防水层空鼓一般发生在找平层与涂膜防水层之间的接缝处，原因是水泥胶浆涂刮不匀，使卷材下面个别处无水泥胶浆，形成汽泡，施工中应控制水泥胶浆的涂刮范围及用量。
2.渗漏：防水层渗漏水，多发生在穿过的管根、地漏、卫生洁具及阴阳角等部位，原因是管根、地漏、墙角等部位细部处理不符合要求。粘结不牢、翘边，水泥胶浆涂刷不匀或防水卷材铺设不直、歪斜，产生空隙，或水泥胶浆未固化前上人踩踏所造成。在防水层保护层施工前，应认真检查并加以修补。
来源：防水与施工
